Techninės specifikacijos
| Parametras | Vertė | Aprašymas |
|---|---|---|
| Padalijimo santykis | 1×32 | Vienas įvesties prievadas, trisdešimt{0}}du išvesties prievadai |
| Įdėjimo praradimas | Mažesnis arba lygus 16,9 dB | Didžiausias optinės galios praradimas nuo įvesties iki išvesties |
| Įterpimo praradimo vienodumas | Mažesnis arba lygus 1,5 dB | Galios svyravimai tarp išvesties prievadų |
| Grąžinimo praradimas | Didesnis arba lygus 55 dB | Signalo atspindžio jungtyse matavimas |
| Kryptingumas | Didesnis arba lygus 55 dB | Izoliacija tarp išvesties prievadų |
| Nuo poliarizacijos priklausomas nuostolis (PDL) | Mažesnis arba lygus 0,3 dB | Nuostolių kitimas priklausomai nuo poliarizacijos būsenos |
| Bangos ilgio diapazonas | 1260–1650 nm | Veikia O, C ir L juostose |
| Nuo bangos ilgio priklausomas praradimas (WDL) | Mažesnis arba lygus 0,5 dB | Nuostolių kitimas pagal veikimo bangos ilgį |
| Nuo temperatūros priklausomas nuostolis (TDL) | Mažesnis arba lygus 0,5 dB | Nuostolių kitimas pagal darbinę temperatūrą |
| Darbinė temperatūra | -40 iki +85 laipsnio | Platus asortimentas įvairioms diegimo aplinkoms |
| Laikymo temperatūra | -40 iki +85 laipsnio | Temperatūros diapazonas laikymui |
| Santykinė drėgmė | 0–95 % (ne{2}}kondensuojantis) | Drėgmės tolerancija |
| Pluošto tipas | G.657A1 | Sulenkite-nejautrų vienmodį skaidulą |
| Jungties tipas | SC/APC | Kampinis fizinis kontaktas mažam atspindžiui |
| Pigtail ilgis | Standartinis 1,5 m | Galimi pasirinktiniai ilgiai (0,5–3,0 m) |
| Pigtail skersmuo | 2,0 mm | Standartinis buferio dydis, skirtas naudoti patalpose |
| Matmenys | 120×80×18 mm | Kompaktiškos kasetės formos koeficientas |
| Svoris | Maždaug . 100g | Lengvas dizainas, kad būtų lengva valdyti |
| Medžiaga | ABS | Patvarus, smūgiams{0}}atsparus korpusas |
| Atitiktis | Telcordia GR-1209, GR-1221 | Telekomunikacijų pramonės standartai |
Savybės

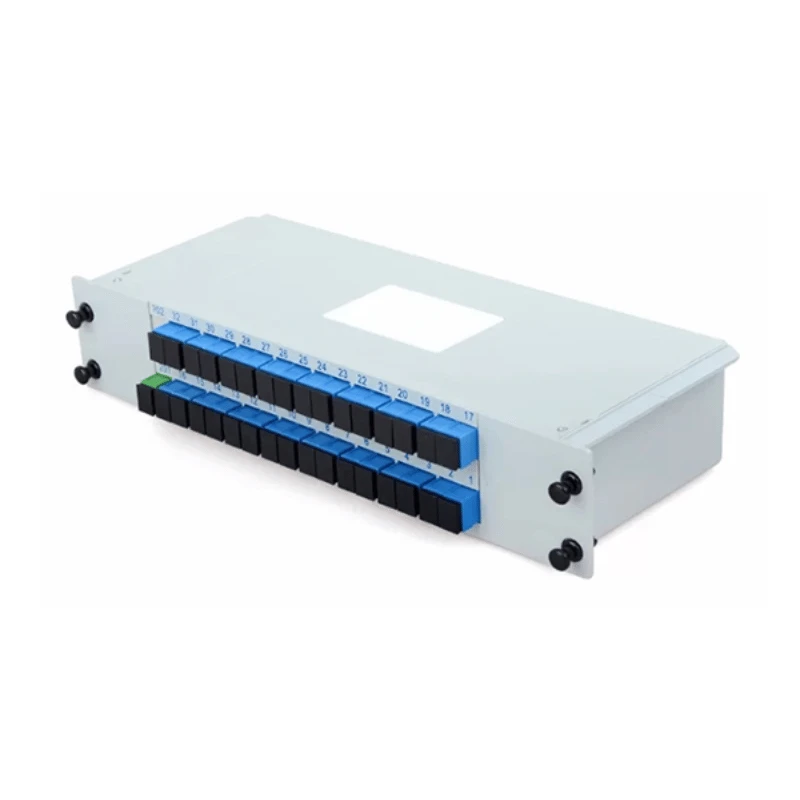

Standartizuotas kasetės formos koeficientas
Kasetinis PLC skirstytuvas atitinka pramonės{0}standartinius matmenis, pripažintus įrangos gamintojų, sistemų integratorių ir tinklo operatorių visame pasaulyje. 120 × 80 mm plotis atitinka LGX adapterio skydelio lizdus, todėl juos galima tiesiogiai montuoti į šviesolaidžio skirstymo šakotuvus, optinio skirstymo rėmus (ODF) ir tvirtinimo{4} plokštes, nereikalaujant adapterio laikiklių ar tinkintos tvirtinimo įrangos.
Šis standartizavimas supaprastina atsargų valdymą{0}}tinklo operatoriai gali tiekti kasetinius PLC skirstytuvus iš kelių tiekėjų, kartu išlaikant diegimo suderinamumą visoje savo infrastruktūroje. Kasetės dizainas taip pat palengvina lauko pakeitimą ir tinklo atnaujinimą; Technikai gali pakeisti kasečių PLC skirstytuvus į skirtingus padalijimo santykius arba pataisyti sugedusius įrenginius, atjungdami jungtis ir išimdami tvirtinimo varžtus. Paprastai operacija atliekama per mažiau nei penkias minutes, nepažeidžiant gretimų skaidulų ar įrangos.
Bend{0}}Nejautri pluošto technologija
Visuose šio kasetinio PLC skirstytuvo įvesties ir išvesties tinkleliuose naudojamas su G.657A1 suderinamas lenkimo -nejautrus vienmodis pluoštas, sukurtas taip, kad išlaikytų mažą slopinimą net 10 mm lenkimo spinduliais. Ši charakteristika yra labai svarbi didelio-tankio kasečių įrenginiuose, kai keli kasetiniai PLC skirstytuvai montuojami greta bendruose rėmuose, sukuriant perpildytus skaidulų kelius tarp kasečių modulių ir pataisų plokščių.
Tradicinis G.652D pluoštas patirtų didelius makro lenkimo nuostolius, kai būtų nukreiptas per siaurus kampus, kabelių surišimo taškus ir siaurus kabelių valdymo kanalus, įprastus įrangos stovuose. Diegimo komandos gali nukreipti kasečių PLC skirstytuvus kompaktiškais keliais, nepakenkdamos optiniam našumui, sutrumpindamos diegimo laiką, nes nebereikia gausių aptarnavimo kilpų ir sudėtingų skaidulų valdymo priedų, kurie užima daug vietos stove.
Mažas įterpimo nuostolis su vienodu pasiskirstymu
Šiame kasetiniame PLC skirstytuve esantis PLC lustas užtikrina maksimalų 16,9 dB įterpimo nuostolį per visus 32 išvesties prievadus, o prievadų -to{3}} prievadų vienodumas išlaikomas 1,5 dB ribose. Ši griežta vienodumo specifikacija užtikrina, kad prie bet kurio išvesties prievado prisijungę abonentai patirs panašius optinės galios lygius, supaprastina ryšio biudžeto skaičiavimus ir užtikrina vienodą paslaugų kokybę visoje aptarnavimo srityje.
Tinklo planuotojai gali užtikrintai kurti FTTx topologijas, žinodami, kad kasetinis PLC skirstytuvas nesukels didelių galios disbalansų, dėl kurių reikės koreguoti pagal-prievadą arba apriboti maksimalų perdavimo atstumą konkretiems abonentams. Maži įterpimo nuostoliai išsaugo vertingą optinės galios biudžetą ilgesniam šviesolaidžio veikimui, papildomiems kaskadiniams PLC skirstytuvams daugiapakopėse architektūrose arba komponentų senėjimo atsargą per tinklo veikimo laiką.
Gamyklinis-nutrauktas „Plug“{1}}ir-Play ryšys
Kiekvienas kasetinis PLC skirstytuvas visuose prievaduose yra su gamyklinėmis{0}}užbaigtomis SC/APC jungtimis, todėl pašalinamos lauko sujungimo operacijos, reikalaujančios diegimo laiko ir kokybės kintamumo. Montuotojai tiesiog įkiša kasetės PLC skirstytuvo įvesties jungtį į tiekimo skaidulą iš OLT arba prieš srovę paskirstymo tašką, sumontuoja kasetę į LGX rėmą arba stovo korpusą, tada išvesties skaidulas tiesiogiai prijungia prie pataisų skydelių, sujungimo uždorių arba kaskadinių konfigūracijų kasetinių PLC skirstytuvų.
Kampinio fizinio kontakto (APC) poliravimo geometrija užtikrina puikų grąžinimo nuostolių našumą (didesnis arba lygus 55 dB), palyginti su ultra{1}}fizinio kontakto (UPC) jungtimis, kurios yra labai svarbios norint išvengti Rayleigh atgalinės sklaidos ir Frenelio atspindžių, kurie sutrikdo PON pliūpsnio-režimo protokolus ir vaizdo perdangos signalus.
Ryšio sprendimai ir tinklo topologijos
Centralizuota Split architektūra
Taikant centralizuotą padalintą diegimą, didelio{0}}santykio kasečių PLC skirstytuvai, pvz., 1 × 32 arba 1 × 64 modeliai, įrengiami centriniame biure, galvos stočių įrangos patalpoje arba pagrindinio paskirstymo rėmo (MDF) vietoje. OLT jungiasi prie kasetės PLC skirstytuvo įvesties per trumpą skaidulų trumpiklį, o visi 32 arba 64 išvesties skaidulos iš kasetės eina per išorinę gamyklą į atskiras abonentų vietas arba pastato įėjimo terminalus.
Ši topologija sumažina pasyvių komponentų skaičių lauke, supaprastina atsargų valdymą, sumažina galimų gedimų taškus ir išlaiko kritinę paskirstymo infrastruktūrą kontroliuojamoje, prieinamoje aplinkoje.
Pagrindiniai privalumai
- Sumažinti lauko komponentai ir galimi gedimo taškai
- Supaprastintas atsargų valdymas
- Centralizuota priežiūra ir gedimų šalinimas
- Idealiai tinka didelio{0}}tankumo miesto vietovėms
- Mažesnės pradinės diegimo išlaidos
Paskirstyta padalinta architektūra
Paskirstytose arba pakopinėse padalijimo topologijose naudojami keli kasetiniai PLC skirstytuvo etapai, siekiant išplėsti PON pasiekiamumą, padidinti lankstumą ir optimizuoti pluoštinių įrenginių panaudojimą. Pirmojo-pakopos 1 × 4 arba 1 × 8 kasetės PLC skirstytuvas, esantis šalia OLT, padalija optinį signalą į kelias aptarnavimo sritis, skaidulų paskirstymo mazgus (FDH) arba apylinkes.
Antrosios pakopos 1 × 8 arba 1 × 16 kasečių PLC skirstytuvai, esantys gatvių spintose, pastatų rūsiuose arba lauko šviesolaidinės prieigos terminaluose, užbaigia energijos paskirstymą atskiriems abonentams. Pavyzdžiui, 1 × 8 pirminės kasetės PLC skirstytuvas kartu su aštuoniais 1 × 8 antrinių kasečių PLC skirstytuvais sukuria efektyvų 1 × 64 bendrą padalijimo santykį.
Pagrindiniai privalumai
- Išplėstas PON pasiekiamumas iki atokių vietovių
- Optimizuotas pluoštinių augalų panaudojimas
- Laipsniško diegimo galimybė
- Sumažintas skaidulų skaičius tarp centrinio biuro ir nuotolinio mazgo
- Lankstus plėtimasis didėjant abonentų tankiui
Taikymo scenarijai
FTTx ir FTTH prieigos tinklai
Įdiekite kasetinius PLC skirstytuvus centriniuose biuruose, nuotoliniuose terminaluose arba šviesolaidinio skirstymo centruose, kad paskirstytumėte GPON / EPON signalus iš OLT gyvenamiesiems abonentams ir įgalintumėte ekonomišką{0}}gigabito interneto paslaugų teikimą.
Duomenų centrų jungtys
Įdiekite kasetinius PLC skirstytuvus susitikimo{0}}patalpose, kryžminio-jungimo įrenginiuose ir įrangos platinimo zonose, kad sukurtumėte optinio stebėjimo čiaupus ir patikrintumėte kritinių duomenų centrų nuorodų prieigos taškus.
Pasyvus optinis LAN
Integruokite kasetinius PLC skirstytuvus į pastato MDF ir IDF, kad sukurtumėte pasyviojo optinio LAN architektūrą, aptarnaujančią biuro aukštus ir darbo erdves be aktyvių jungiklių visose vietose.
Kelių{0}}nuomotojų komerciniai pastatai
Įdiekite kasetinius PLC skirstytuvus telekomunikacijų patalpose ir stovų spintose, kad suteiktumėte lankstų skaidulų paskirstymą keliems nuomininkams ir užtikrintumėte greitą ryšį.
PON-Pagrįsti universiteto tinklai
Naudokite kasetinius PLC skirstytuvus, kad padidintumėte skaidulų ryšį universitetų miesteliuose, ligoninių kompleksuose, vyriausybinėse įstaigose ir įmonių biurų parkuose, jungiančiuose paskirstytus pastatus.
CATV ir vaizdo perdangos paslaugos
Palaikykite analoginį ir skaitmeninį vaizdo paskirstymą 1550–1560 nm, naudodami tą pačią kasetės PLC skirstytuvo infrastruktūrą, perduodančią duomenų srautą, įgalindami trigubą -grojimo paslaugą.
